TRM‐120 / TRM‐130B
- 설비개요

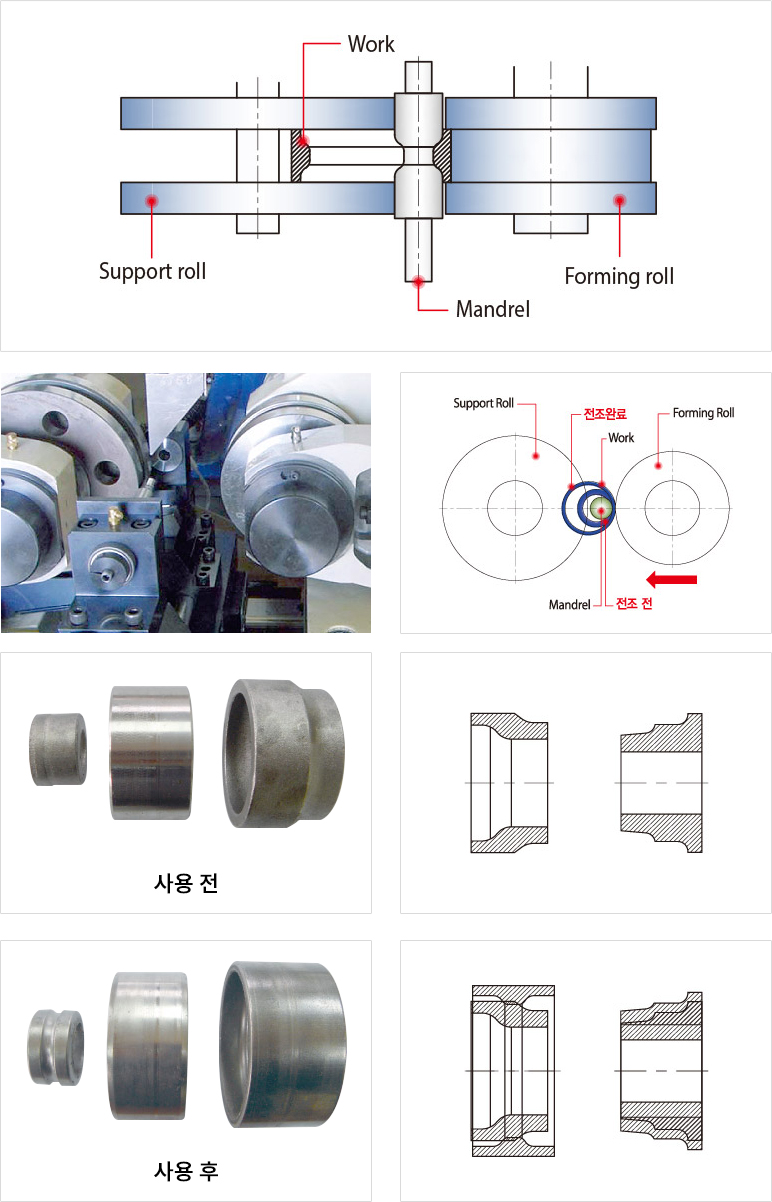

- 원통형상의 제품을 MANDREL과 성형 ROLL에 의해 냉간으로 내경과 외경을 확장하거나 형상을 전조하는 기계.
- 전조품질
- 소성 가공에 따른 METAL FLOW가 형성되어 열처리 변형이 적으며 치수가 안정되고 내마모성이 크게 향상.
- 원가절감
- 재료 수율이 베어링의 경우 20~30% 향상.
- 저가, C/T 단축, 냉간 소성 가공으로 TOOL의 수명이 장시간.
- 냉간전조 범위
- 제품은 외경으로 약 20%정도 확관 전조.
- 치수 제어
- NC CONTROLLER에서 다단계로 범위를 설정하여 제어.
- 상황에 따라서 SIZING이 부착되어 최종 치수 수정이 가능.
SPEC
ITEM |
TRM-120 |
TRM-130B |
Working range |
Maximum OD after rolling |
Ø20 ~ Ø120mm |
Ø25 ~ Ø140mm |
Maximum width after rolling |
Max. 35mm |
Max. 45mm |
Oscillation |
Feeding Sys |
Screw + Reducer |
Feeding Control |
NC Control |
Slide |
L.M Guide |
Roll Size |
Max. Φ180mm |
Max. Φ200mm |
Support Roll Size |
max. Φ250mm |
max. Φ280mm |
Mandrel Slide |
L.M Guide |
Loader |
Air Cylinder + L.M Slide |
Air Cylinder + L.M Slide |
Back up Roll |
Not applied |
Applied |
Sizing |
Option |
Option |
Motor |
Roll Driving |
Cyclo Reducer 11kw, 4p |
Cyclo Reducer 15kw, 4p |
Hyd' Tank |
2.2kw |
2.2kw |
Floor Size(Hyd' tank Included) |
2,900 x 1,900mm |
2,900 x 1,900mm |
Weight |
3,600kg |
6,600kg |
※ All specifications and dimensions above are subject to change for quality improvement without notice.
![](../../img/product/threading/trm130b_list01.jpg)

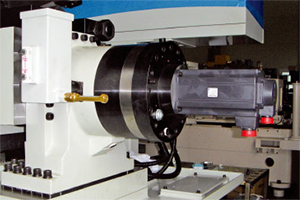

고강성 반영구적 이송 SYSTEM
- 진동 충격에 강한 특수 SCREW
- BALL SCREW 대비 고강성 SCREW
- 내부 윤활 상태 확인 및 보충 가능
고강성, 고효율 감속기
- 고강성 고충격용 감속기
- 유성치차와 큰 차이 발생
- 높은 감속비에 적정한 감속기
![](../../img/product/threading/trm130b_list02.jpg)

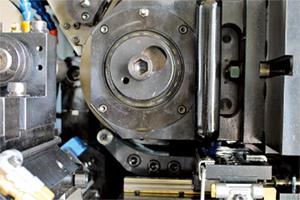

BACK UP ROLL 설치로 진원도 향상
- BACK UP ROLL 설치
- 형상이 있는 제품에 뛰어난 진원도 향상
- 3점 지지로 안정적인 전조
![](../../img/product/threading/trm130b_list03.jpg)

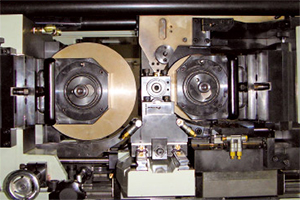

고강성 LM SLIDE
- L.M GUIDE 채용
- 치수제어, MANDREL, 성형모타 3개소에 설치
- 3중 SEAL COVER 부착
![](../../img/product/threading/trm130b_list04.jpg)

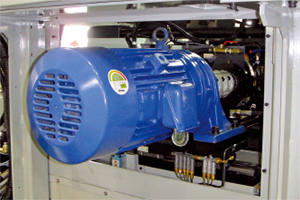

고 토르크 성형 MOTOR
- 고성능 CYCLO 감속기 채용
- 성형에 따른 이송시 부하 최소화
- LM GUIDE 설치
- 그리드 커플링 : 충격력 흡수 가능
