High Technology TSG Grinder
TRS-500 / 660 / 660R

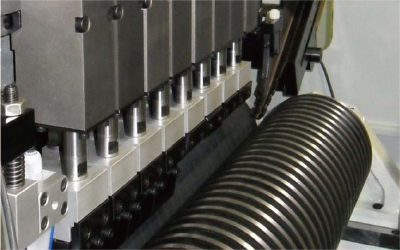

- 쌍곡선체 Feed-roll 사용

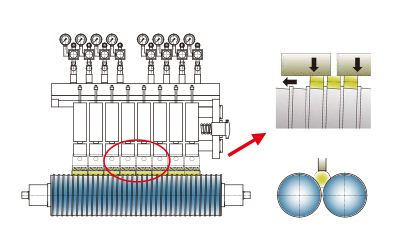

- 지석과 제품이 평행으로 가공 - 지석마모 검출
- 좌우 상하 대칭으로 Air Bearing 채용
- 부분 마모시 상호보완
슈퍼피니싱머신
| ITEM | TRS-500 | TRS-660 | TRS-660R | |
|---|---|---|---|---|
| Working range | Out diameter | Ø2 ~ Ø60mm | ||
| Length | Max. 500mm | Max. 660mm | Max. 30mm | |
| Workpiece supplying | Thru- feed (Feed roll) | |||
| Oscillation | Slide | Air Bearing Slide | ||
| Stroke | 0 ~ 3mm (Cam Exchange) | |||
| Frequency | 100 ~ 2,000cpm (Inverter Control) | |||
| Stone head | Stone pressure | Air cylinder | ||
| Unit | 6 Heads | 8 Heads | ||
| Feed roll | Out diameter | Φ70 ~ Φ110 | Φ120 ~ Φ180 | |
| Shape | Hyperbolic curve feed roller | Feed roll for tapered roller | ||
| Motor | Feed box | 2.2kw, 4p | 3.7kw, 4p | |
| Oscillation | 1.5kw, 4p | 1.5kw, 4p | ||
| Floor size | 1,580 x 990mm | 1,580 x 990mm | ||
| Weight | 2,500kg | 3,200kg | ||

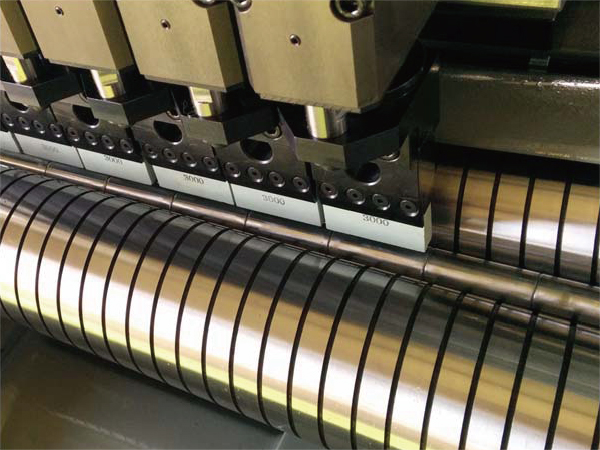

- Feed Roller의 Super Finishing은 나선통이 파진 특수가공된 roller로써 이송하여 고능률, 고정도로 Taper 가공이 가능
- Roller의 형태에 따라서 Crowning 가공도 가능
