High Technology TSG Grinder
TIG-80R (ROLL TYPE)

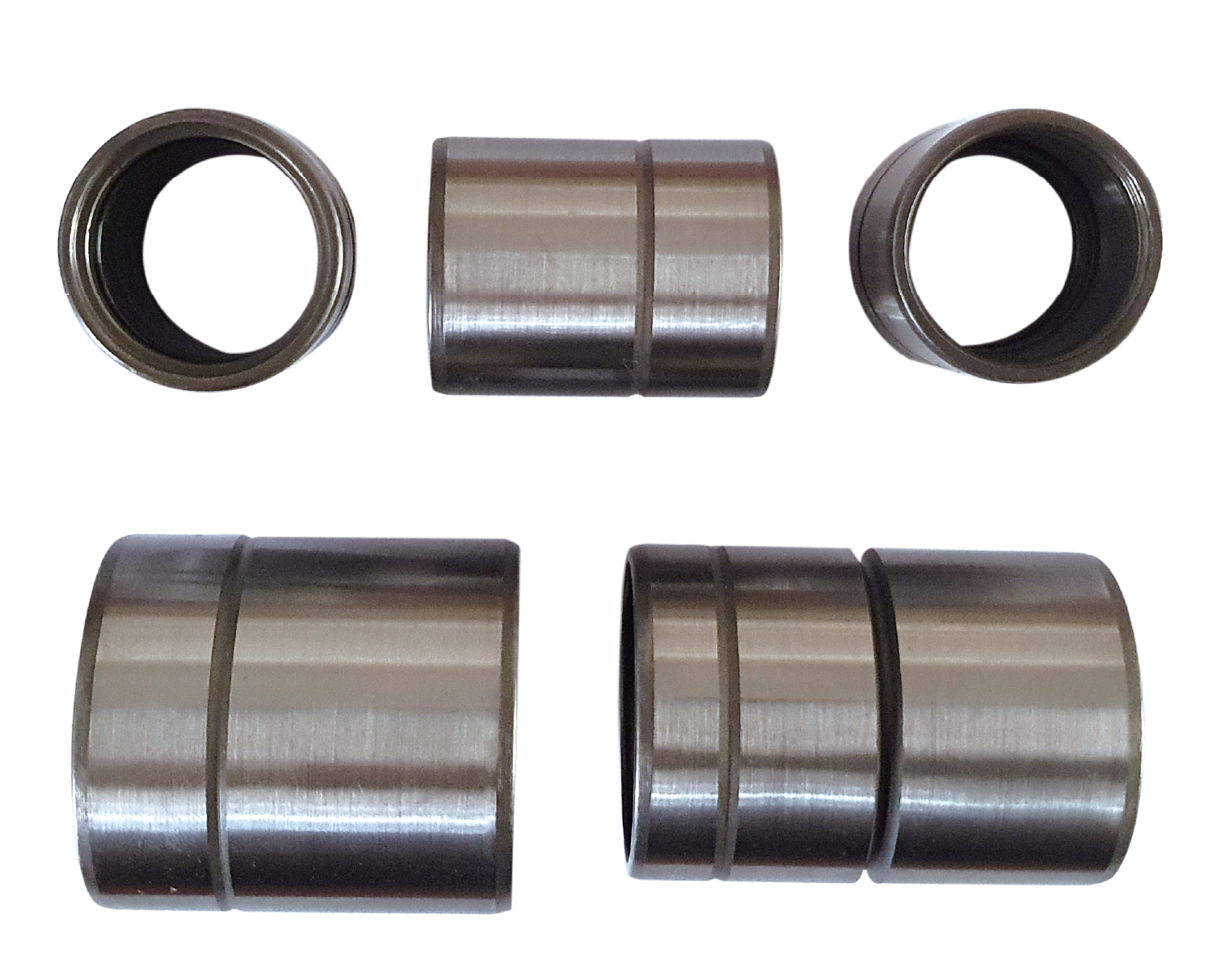

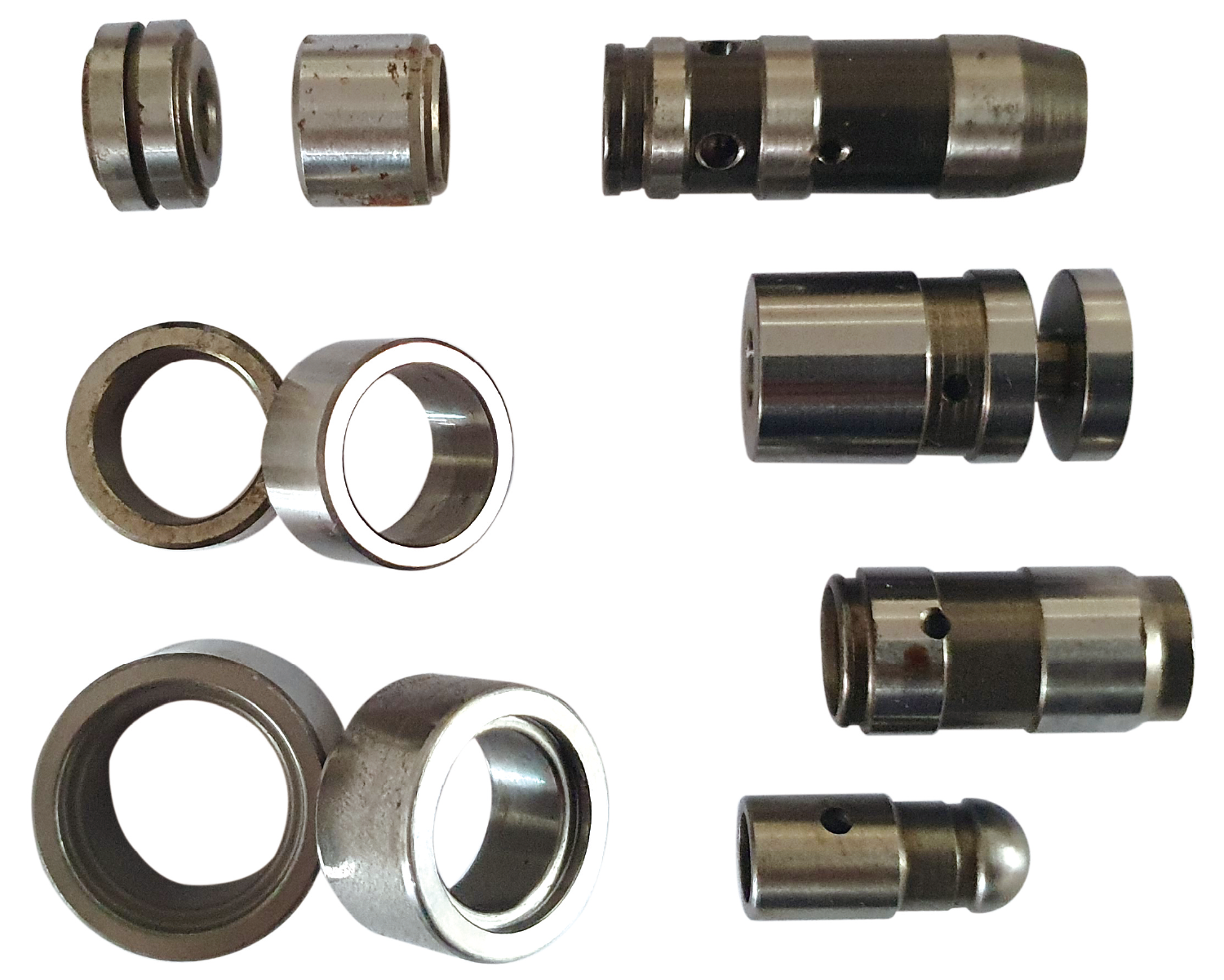

- 소형 박형 제품 유리
- 직경 대비 길이가 긴 제품
- 비철금속 가능
- 단면 미연삭품 가능
- 고속 Loader
내경연삭기
| ITEM | TIG-80R | TIG-80RL | |
|---|---|---|---|
| Support method | 2Roll 1Shoe | 2Roll 1Shoe | |
| Working range | Out-diameter | Φ6~Φ25mm | Φ25~Φ60mm |
| Width | 40mm | 60mm | |
| Wheel spindle | Type | H.F Spindle | H.F Spindle |
| RPM | 30,000 ~ 120,000rpm | ||
| Work spindle | Speed | 300 ~ 2,500rpm | |
| Swivel angle | 0~30º (Taper 내경연삭) | ||
| Slide | X Axis | Liner bearing slide | |
| Y Axis | Liner bearing slide | ||
| Dresser | Rotary dresser, Single point Dresser | ||
| Loader | Push loader | ||
| Floor size | 1,800 x 1,700 | ||
| Weight | 4,000Kg | ||

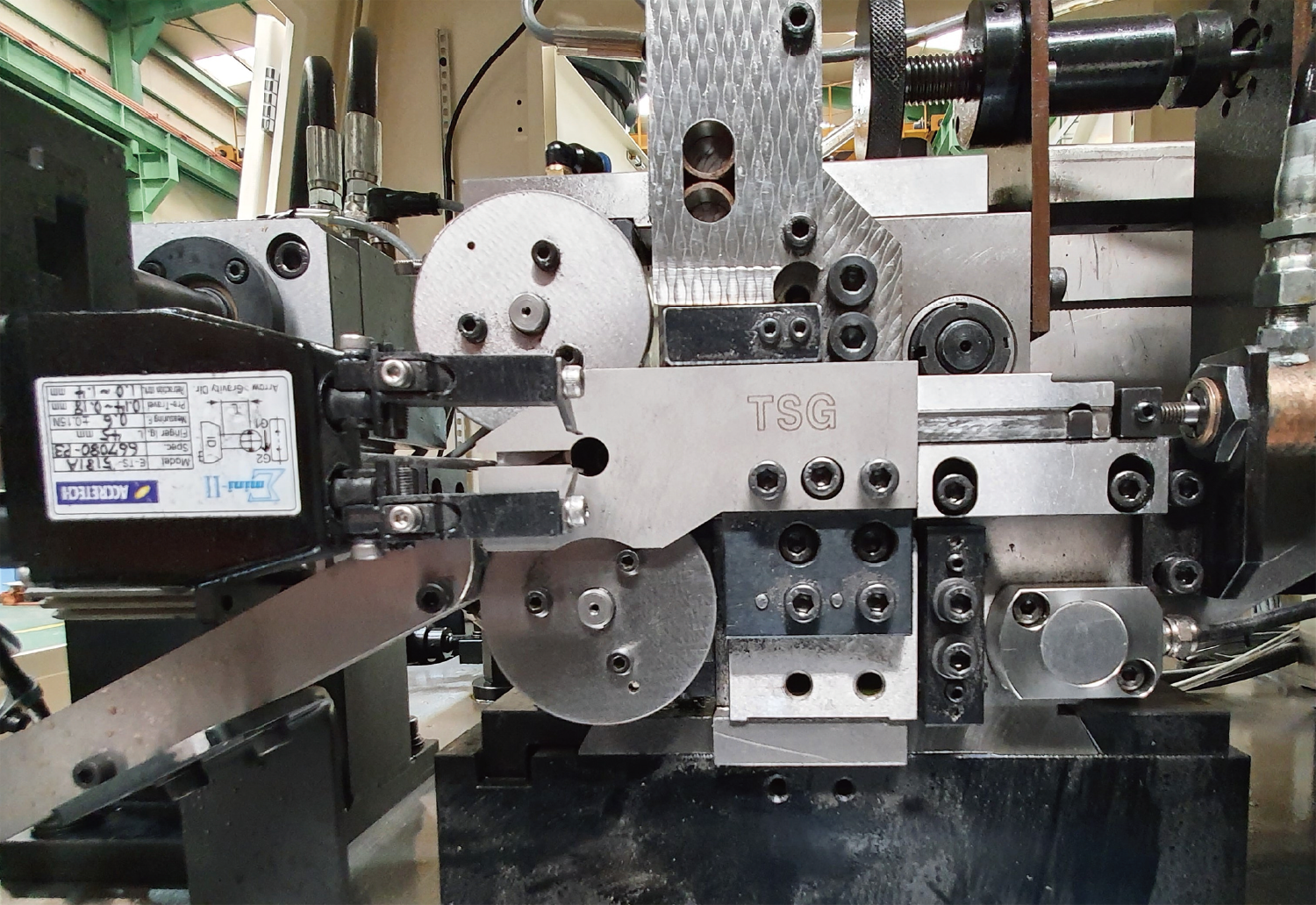

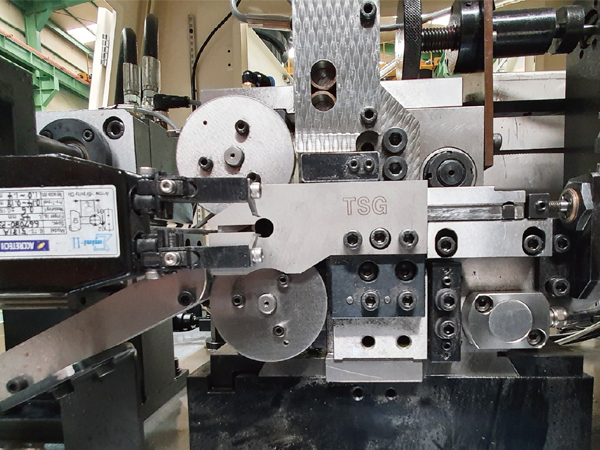

다양한 연삭 Work spindle
- 소형 Work spindle
- 대형 Work spindle
- 가압 Roller 각도 조절형
- 전면 가압 로타형
Slide 를 전체 밀봉하여 이물질 침투 불가
- 유중 윤활로 Slide 고정도 및 장수명 보장
- Slide 전체가 균등하게 윤활
- Oil 회수가 간편하여 냉각수 장수명 보증
Inprocess gauge 적용
- Front fork gauge
- Rear fork gauge
