High Technology TSG Grinder
TIG-120C (CHUCK TYPE)

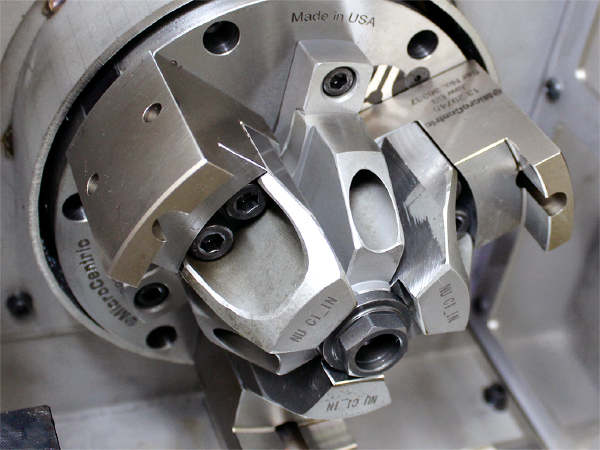

- Diaphragm & Air Chuck
- 고강성 초정밀 Linear Guide
- 고정형 Rotary Dresser
- Double Arm Loader
- 다양한 고주파 스핀들
- 전류 감지 Gap Eliminator 표준
- Jaw Self Grinding
내경연삭기
| ITEM | TIG-120C | |
|---|---|---|
| Support method | Diaphragm & Air Chuck | |
| Working range | Out-diameter | Ø80mm |
| Width | 60mm | |
| Wheel spindle | Type | H.F Spindle |
| RPM | 20,000 ~ 120,000rpm | |
| Work spindle | Speed | 300 ~ 3,000rpm |
| Swivel angle | 0~30º (Taper 내경연삭) | |
| Slide | X Axis | Liner bearing slide |
| Y Axis | Liner bearing slide | |
| Dresser | Rotaty Dresser (Forming & Disk) | |
| Loader | Double Arm Loader | |
| Floor size | 1,800 x 1,700 | |
| Weight | 4,000Kg | |

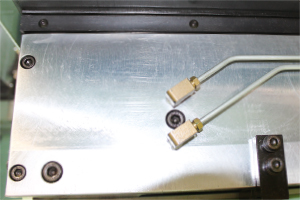

Slide 를 전체 밀봉하여 이물질 침투 불가
- 유중 윤활로 Slide 고정도 및 장수명 보장
- Slide 전체가 균등하게 윤활
- Oil 회수가 간편하여 냉각수 장수명 보증

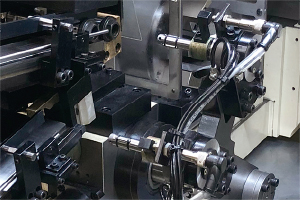

Double Arm Loader
- Servo Motor에 의한 위치 조정
- 회전, 전후진 2축 NC 제어
- 조작이 간편하여 Setting 용이
- 비절삭 시간 최소화
- Jaw에 의한 정확한 Clamping
Slide 를 전체 밀봉하여 이물질 침투 불가
- 유중 윤활로 Slide 고정도 및 장수명 보장
- Slide 전체가 균등하게 윤활
- Oil 회수가 간편하여 냉각수 장수명 보증
