High Technology TSG Grinder
TIG-120S (SHOE TYPE)

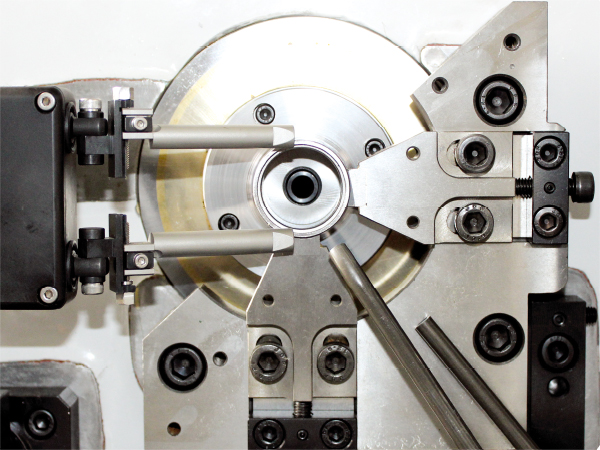

- 2 Shoes + Magnet type
- 고강성 초정밀 Linear bearing guide 적용
- 고정형 Rotary dresser 채용
- Cassette type loader 로 Setting 시간 최소화
- 다양한 고주파 스핀들 채용
- 전류 감지 Gap eliminator 표준
내경연삭기
| ITEM | TIG-120S | |
|---|---|---|
| Support method | 2 Shoes + Magnet type | |
| Working range | Out-diameter | Ø80mm |
| Width | 40mm | |
| Wheel spindle | Type | H.F Spindle |
| RPM | 20,000 ~ 120,000rpm | |
| Work spindle | Speed | 300 ~ 3,000rpm |
| Swivel angle | 0~30º (Taper 내경연삭) | |
| Slide | X Axis | Liner bearing slide |
| Y Axis | Liner bearing slide | |
| Dresser | Rotaty Dresser (Forming) | |
| Loader | Flow type Loader | |
| Floor size | 1,800 x 1,700 | |
| Weight | 4,000Kg | |

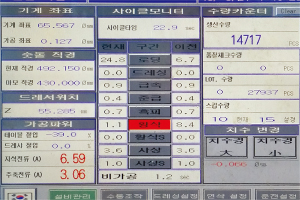

터치 스크린 제어반
- 조작 용이 : 비숙련자도 손쉬운 적응
- 연삭조건 : Model 50종 입력
- CBN 지석 연삭 프로그램 등 다양한 조건

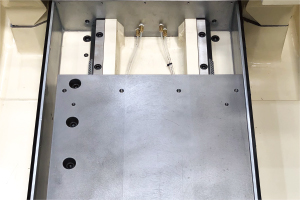

Linear guide bearing 적용
- 초정밀 Slide, 고정도 Ball screw 사용
- Stick-slip 없이 Nano 절입 실현
- 장기간 신뢰성 보증

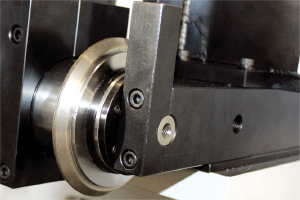

고정형 양단지지 Rotary dresser
- 고품질 : 작동 부분이 최소화
- 고강성 : 양단지지형
- 고출력 : Servo motor에 의한 구동
- 다양화 : Rotary forming dresser
- 다양한 고주파 Spindle
- In-process gauge 적용

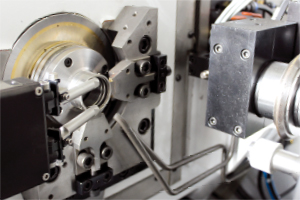

- Flow type loader
- 전류 감지 Gap eliminator 표준
- 고정밀 주축 Spindle
