High Technology TSG Grinder

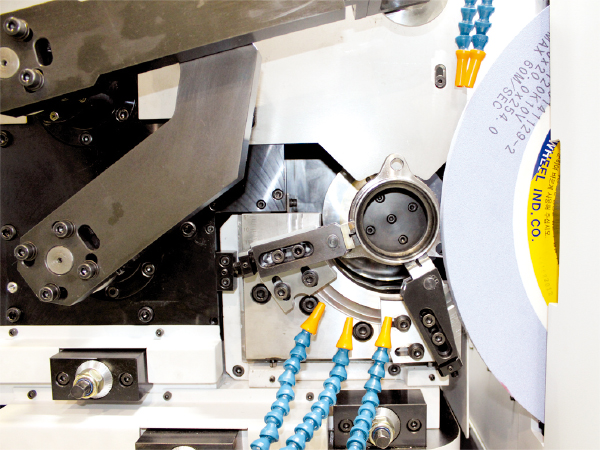

TEG-510 (SHOE TYPE)
- 2 Shoes + Magnet type
- Bed와 냉각수 통로가 분리되어 열변형 최소화
- Angular grinding 가능 (외경+단면)
- Rotary forming dresser 채용
- Double arm loader 로 비삭시간 최소화
- Wheel spindle의 다양성
외경연삭기
| ITEM | TEG-510 | |
|---|---|---|
| Support method | 2 Shoes + Magnet type | |
| Working range | Out-diameter | Ø90mm |
| Width | 50mm | |
| Loading Range | Out-diameter | Ø130mm |
| Wheel spindle | Speed | 3,000m/min |
| O.D*Width*I.D | Ø510 x 50 x Ø254 | |
| 고정밀형 : 유정압 Spindle (Hydro-static) | ||
| Type | 저진동형 : Built-in-Motor Spindle | |
| 고강성용 : Angular Bearing | ||
| Work spindle | Speed | 300 ~ 3,000rpm |
| Swivel angle | 30º (Angular Grinding) | |
| Slide | Linear bearing slide | |
| Dresser | Rotary forming dresser | |
| Loader | Double arm loader | |
| Floor size | 2,300 x 1,800 | |
| Weight | 4,000Kg | |

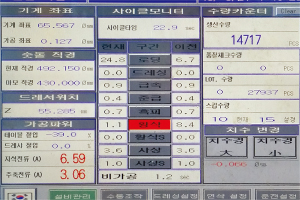

터치 스크린 제어반
- 조작 용이 : 비숙련자도 손쉬운 적응
- 연삭조건 : Model 50종 입력
- CBN 지석 연삭 프로그램 등 다양한 조건

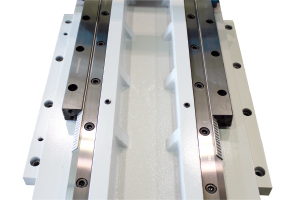

Linear guide bearing 적용
- 초정밀 Slide, 고정도 Ball screw 사용
- Stick-slip 없이 Nano 절입 실현
- 장기간 신뢰성 보증

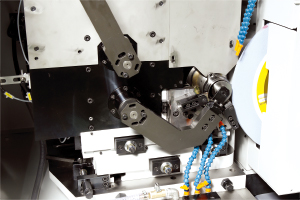

Auto loader
- 고속화 : Double arm loader
- 고중량 : Sindle arm loader
- 입구측 : 회전형 Work stopper

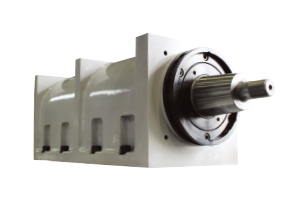

Wheel spindle 의 다양성
- 고정밀형: 유정압 Spindle (Hydro-static)
- 저진동형: Built-in-Motor Spindle
- 고강성용 : Angular Bearing
